非金属织物补偿器产品介绍

非金属织物补偿器

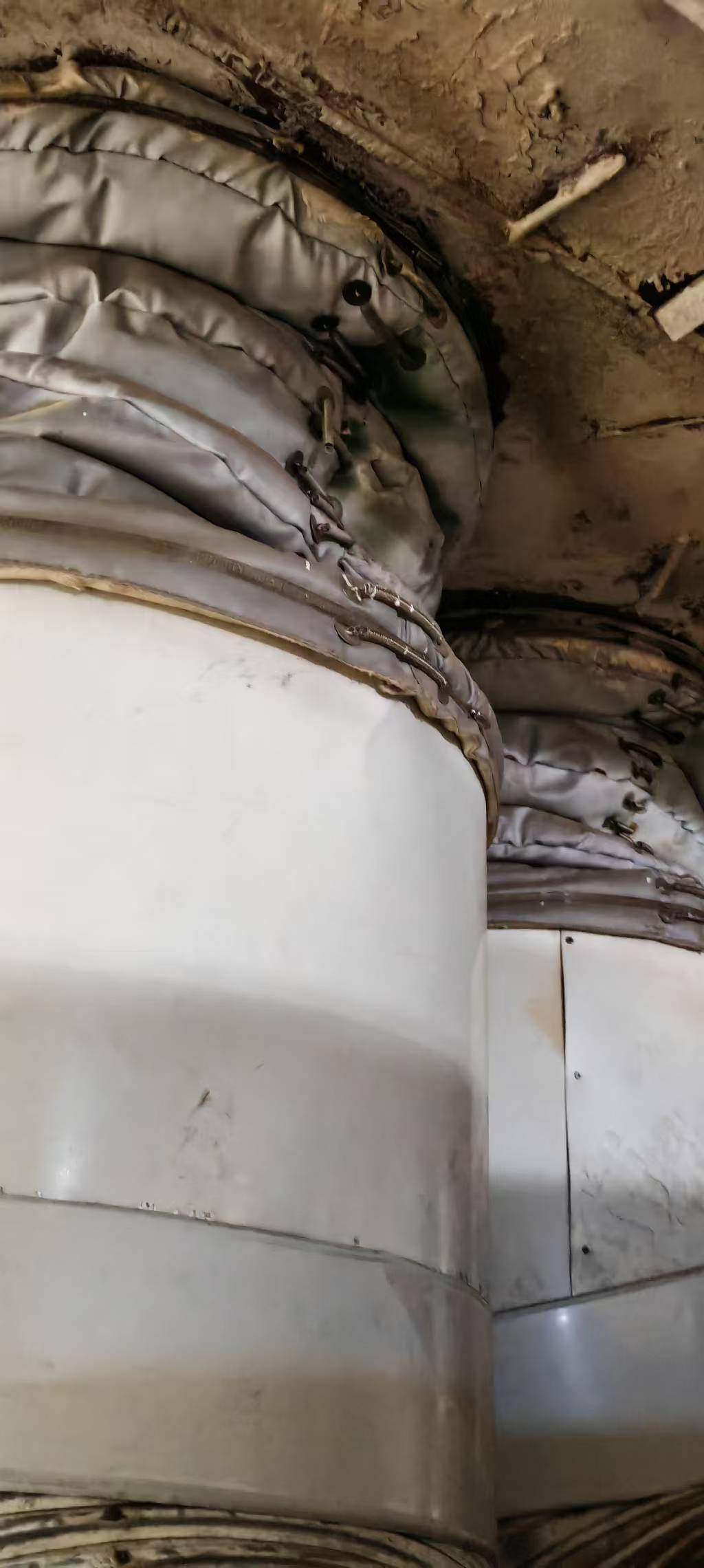

非金属织物补偿器，也称为非金属柔性补偿器、非金属补偿器，采用纤维织物复合结构，可实现轴向、角向位移补偿。产品具备低推力、简化管道支座设计、耐高温、消声减振等特性，主要应用于热风、烟气类气体管道系统。

一、连接方式

1. 法兰连接式

2. 接管连接式

二、产品类型

1. 复式

2. 角向型

3. 方型

三、产品特点

• 多向位移补偿：可实现多方向热膨胀位移补偿，适配管道热变形工况。

• 补偿安装偏差：能够吸收管道安装产生的位置偏差，降低安装施工带来的系统应力。

• 消声减振：纤维织物与保温夹层具备吸声、隔振作用，可有效削弱锅炉、风机等设备传递至管道的振动与噪声。

• 低轴向反推力：主体为柔性纤维织物结构，相比金属补偿器轴向反推力小，有利于简化管道支座设计，降低支座造价与施工成本。（注：超压力、超温度工况下仍会产生相应应力）

• 耐高温能力：耐温等级随织物材质选型变化，可适配不同温度等级烟气、热风工况。

• 密封性能：在适配工况下可实现良好密封，不适用于高压、强冲刷、强腐蚀介质。

• 自重轻、结构简洁，拆装与维护便捷。

四、适用与限制范围

适用场景：锅炉、风机系统热风管道、烟气烟尘管道等低压气体管路；

不适用工况：高压管道、液体介质管道、含高硬度磨蚀颗粒强冲刷工况、强腐蚀性介质管道；不适用于剧烈振动冲击工况。

五、使用注意事项

1. 本产品为柔性织物补偿构件，仅适用于低压气体工况，严禁超设计压力、超设计温度使用；

2. 长期运行需定期检查织物面层、密封结构，出现老化、破损、开裂应及时更换；

3. 所有技术数据仅供参考，实际性能视使用条件而定。使用者应自行进行适用性测试，并遵守相关安全法规与标准。
